Laminowane szyny prądowe z miedzi Isoflexx® na wymiar

Laminowane szyny prądowe z miedzi Isoflexx® mogą być stosowane do wszystkich połączeń elektrycznych w instalacjach niskiego napięcia.

Przekroje poprzeczne

Właściwości

Materiał przewodnika

Laminowane szyny prądowe z miedzi Isoflexx®

Skontaktuj się z nami – czekamy na wiadomość od Ciebie!

Połączenia elastyczne i elektryczne

Laminowane szyny prądowe z miedzi Isoflexx®

Czy to jako ruchomy element w systemach szyn zbiorczych, do podłączenia do generatorów, transformatorów, rozdzielnic i urządzeń przełączających, jako linia zasilająca do przełączników maszynowych i wanien zanurzeniowych, czy jako pion w rozdzielnicy – szyny zbiorcze Isoflexx® to innowacyjne połączenia elektryczne dla instalacji niskiego napięcia.

Luźne lamele leżące w izolacji zapewniają doskonałą elastyczność i nadają się również do wiercenia lub przebijania.

EMS Lamellierte Kupferschienen Isoflexx
Shape
Właściwości

Laminowane szyny prądowe z miedzi Isoflexx® Materiał przewodu & Połączenia

EMS Lamellierte Kupferschienen Isoflexx

Materiał przewodnika Isoflexx® - miedziane lamele

Produkujemy Isoflexx® w przekrojach od 21,6 do 1200 mm². Lamele miedziane są wykonane z wysoce przewodzącego Cu-ETP.

  • Przewodność elektryczna 58 MS/m
  • Wytrzymałość na rozciąganie 200 MPa [R200]
  • Grubość ostrza od 0,5 mm do 1,0 mm
  • Cu-ETP gołe lub Cu-ETP cynowane (bardziej odporne na korozję)

Połączenia Isoflexx®

EMS posiada bogate doświadczenie w produkcji zaawansowanych technicznie połączeń wykonanych z różnych materiałów.

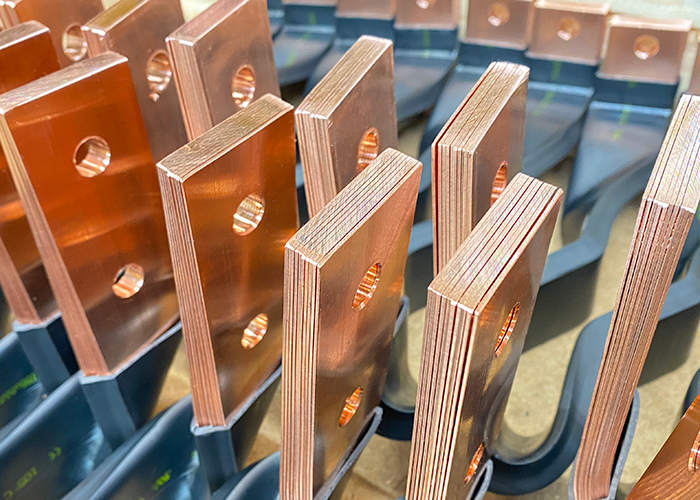

Zaciski zgrzewane (tylko goła miedź) z jednej lub obu stron mają doskonałą przewodność dzięki wiązaniom molekularnym. Powierzchnie przyłączeniowe mogą być wiercone, frezowane i gięte.

Indywidualne połączenia na życzenie!

EMS Isoflexx Premium
Shape
Certyfikaty

EMS jest certyfikowany zgodnie z
DIN EN ISO 9001:2015

Właściwości

Izolacje Isoflexx®

Nasze kable Isoflexx® Classic i Isoflexx® Premium (105-190 °C) pozwalają na pracę w wyższych temperaturach niż kable PVC lub XLPE (70-90 °C). Oznacza to, że można osiągnąć znacznie wyższą obciążalność prądową. Izolacje Izolacje są odporne i mają wzmocnione krawędzie, aby wytrzymać wysokie napięcia robocze. Jednorodna, pozbawiona naprężeń izolacja zapobiega pękaniu na krawędziach. Izolacje szyn zbiorczych Isoflexx® są dostępne w różnych kolorach i są zgodne z dyrektywą RoHS.

SPS Standard Produkte Schwanenmühle GmbH oferuje standardowy Isoflexx® z magazynu. Zapraszamy do odwiedzenia naszej strony internetowej lub sklepu SPS!

Produkt Isoflexx® Classic Isoflexx® Premium Isoflexx® Rail
Farben Isolierung ✓Schwarz ✓Blau ✓Grün-Gelb ✓Grau ✓Schwarz
Dicke [mm] ≥ 1 ≥ 2 ≥ 1,5
Durchschlagsfestigkeit 20 kV/mm 16 kV/mm 21 kV/mm
Dehnung 370 % 180 % 550 %
Betriebstemperatur -40 °C / +105 °C -40 °C / +190 °C -40 °C / +105 °C
Betriebsspannung 1000 VAC/1500 VDC (UL 600 VAC/750 VDC) 1000 VAC/1500 VDC (UL 600 VAC/750 VDC) 1000 VAC/1500 VDC
Entflammbarkeit UL 94 V0 UL 94 V0 UL 94 V0
Glühdrahtprüfung 960°C 960°C 960°C
Materialvorteile Spezielles PVC, selbst verlöschend, wanderungsbeständig, verträglich mit div. Konstruktionswerkstoffen Silikon, halogenfrei, selbst verlöschend Thermoplastisches Elastomer (TPE), halogenfrei, Isolation erfüllt Flammschutzanforderungen für Bahnanwendungen
Zulassungen UL 758, UL 508 UL 508 UL 94 V-0 (1,5 mm), DIN EN 45545-2 R22 HL2, DIN EN 45545-2 R23 HL3

EMS Lamellierte Kupferschienen Isoflexx

Isoflexx® Classic

Specjalna izolacja z Izolacji PVC Isoflexx® Classic jest naturalnie samo gasnąca i jest często używana w zastosowaniach przemysłowych. Plastyfikator jest odporny na migrację i kompatybilny z materiałami konstrukcyjnymi, takimi jak poliwęglan i polimetakrylan metylu.

Zatwierdzenia dla standardowego Isoflexx® Classic
UL 758, UL 508

Normy
RoHS, CE, REACH, ICE 61439-1

Isoflexx® Premium

Bezhalogenowa izolacja silikonowa Isoflexx® Premium jest samogasnąca, a w przypadku pożaru wytwarza jedynie niewielką ilość toksycznego dymu i dlatego jest często stosowana w budynkach użyteczności publicznej. Rura izolacyjna jest jednorodnym profilem, który jest naciągany na materiał przewodnika.

Zatwierdzenia standardu Isoflexx® Premium
UL 508

Normy
RoHS, CE, REACH, ICE 61439-1

EMS Isoflexx Premium
EMS Lamellierte Kupferschienen Isoflexx

NOWOŚĆ! Isoflexx® Rail

Bezhalogenowa izolacja Izolacji Isoflexx® Rail wytwarza tylko bardzo niewielką ilość toksycznego dymu w przypadku pożaru i dlatego może być również stosowana w obiektach użyteczności publicznej. Izolacje Isoflexx® Rail spełniają również wymagania trudnopalności dla zastosowań kolejowych – dla większego bezpieczeństwa ludzi i kolei.

Zatwierdzenia standardowej izolacji Isoflexx® Rail
DIN EN 45545-2/R22/23HL3 (izolacja)

Normy
RoHS, CE, REACH, ICE 61439-1

Rozwiązania systemowe
Laminowane szyny prądowe z miedzi
Usługi inżynieryjne
EMS Logo
Zapewniamy, że wszystkie komponenty spełniają określone wymagania, a w razie potrzeby zajmujemy się również opracowaniem, montażem i wysyłką Laminowanych szyn prądowych z miedzi Isoflexx®.

Nasze usługi

Konsultacje

+ Doradztwo specyficzne dla klienta
+ Inżynieria
+ Produkcja
+ Dalsze przetwarzanie
+ Logistyka i montaż

Wykonane na wymiar

+ Zmienne długości od 250 do 3000 mm
+ Perforacja połączeń
+ Skręcenie obu połączeń o 90°
+ Zagięcia na szerokim boku
+ Zagięcia na wysokiej krawędzi
+ Personalizacja

Wysyłka

+ Pakowanie zgodnie ze specyfikacją klienta
+ Bezpieczna wysyłka

Montaż

+ W razie potrzeby możemy również przejąć montaż

Shape
Określone zgodnie z normą IEC lub UL

Obciążalność prądowa Isoflexx®

Dla Laminowanych szyn prądowych z miedzi Isoflexx® obciążalność prądowa jest zgodna z poniższą tabelą określoną zgodnie z normą IEC lub UL:

*Wartości obciążenia prądowego: temperatura otoczenia 35 °C, prąd przemienny AC

Shape
Rozwiązania systemowe dla Twojego Rynki

Odkryj możliwe zastosowania

Mamy wieloletnie doświadczenie w Inżynierii indywidualnych rozwiązań dla Twoich wymagań. Ponadto dysponujemy niezbędnym “warsztatem” do produkcji powiązanych komponentów na miejscu.

Inżynieria

Rozwijamy niestandardowe Laminowane szyny prądowe z miedzi

Shape
