Flexible lamellierte Kupferschienen Isoflexx
- Sehr gute Flexibilität
- Hochwertige Qualität
- UL-Zulassung
Egal ob als bewegliche Komponente in massiven Stromschienensystemen, zum Anschluss an Generatoren, Transformatoren, Schaltanlagen und Schaltgeräten, als Zuleitung zu Maschinenschaltern und Tauchbädern oder als Steigleitung in Schaltanlagen – Isoflexx®-Stromschienen sind innovative elektrische Verbindungen für Ihre Niederspannungs-Anlage.

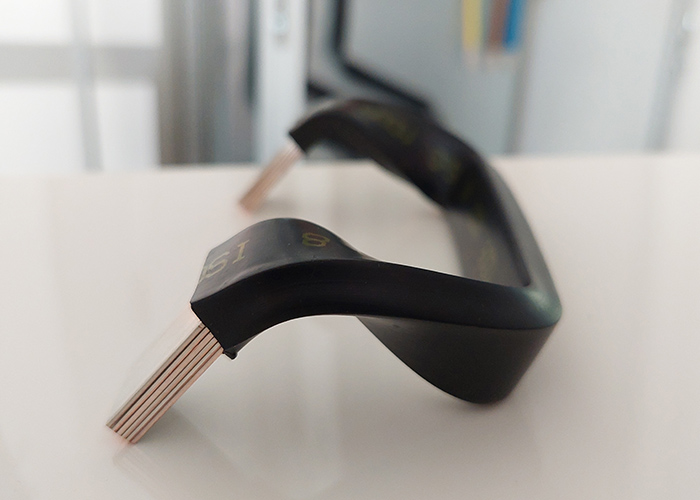

Die in der Isolierung liegenden losen Lamellen bieten hervorragende Flexibilität und sind zudem zum Bohren oder Stanzen geeignet.
Isoflexx® Leitermaterial & Anschlüsse
Isoflexx® Leitermaterial – Kupferlamellen
Wir fertigen Isoflexx® in den Querschnitten von 21,6 bis 1200 mm². Die Kupferlamellen werden aus hoch leitfähigem Cu-ETP gefertigt.
- Elektrische Leitwert 58 MS/m
- Zugfestigkeit 200 MPa [R200]
- Lamellendicken von 0,5 mm – 1,0 mm
- Cu-ETP blank oder Cu-ETP verzinnt (korrosionsbeständiger)
Isoflexx® Anschlüsse
In der Fertigung technisch hoch entwickelter Anschlüsse aus unterschiedlichen Materialien verfügt die EMS über reichhaltige Erfahrung.

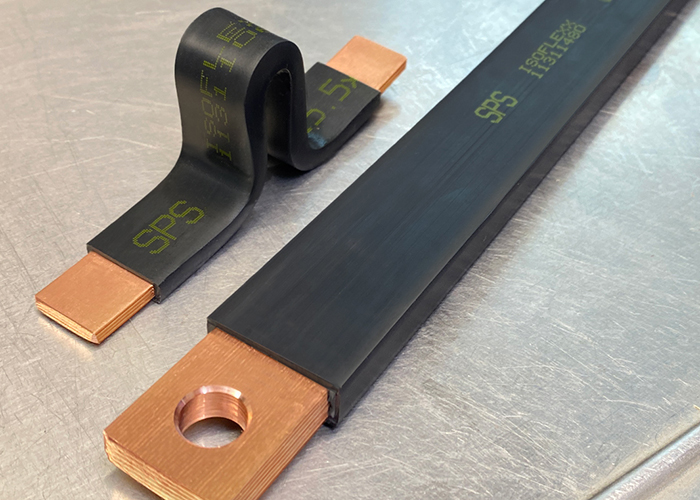

Pressgeschweißte Anschlüsse (nur blankes Kupfer) ein oder beidseitig, weisen eine hervorragende Leitfähigkeit wegen ihrer molekularen Verbindung auf. Die Anschlussflächen können gebohrt, gefräst und gebogen werden.
Individuelle Anschlüsse auf Anfrage!
Die EMS-Gruppe ist zertifiziert nach
DIN EN ISO 9001:2015
Lamellierte Kupferschienen Isoflexx® Isolierungen
Isoflexx® Classic & Premium (105–190 °C) lassen höhere Temperaturen als PVC- oder VPE-Kabel (70–90 °C) zu. Dadurch kann eine deutlich höhere Strombelastbarkeit erzielt werden. Isoflexx®-Isolierungen sind widerstandsfähig und haben verstärkte Kanten, um auch hohen Betriebsspannungen Stand halten zu können. Die homogene, stressfreie Isolation verhindert das Aufplatzen an Kanten. Isoflexx®-Stromschienen-Isolierungen gibt es in verschiedene Farben und erfüllen die RoHS-Richtlinie.
Die SPS Standard Produkte Schwanenmühle GmbH bietet Standard-Isoflexx® ab Lager an. Besuchen Sie dazu unsere SPS-Webseite oder unseren SPS-Shop!
Produkt | Isoflexx® Classic | Isoflexx® Premium | Isoflexx® Rail |
---|---|---|---|
Farben Isolierung | ✓Schwarz ✓Blau ✓Grün-Gelb | ✓Grau | ✓Schwarz |
Dicke [mm] | ≥ 1 | ≥ 2 | ≥ 1,5 |
Durchschlagsfestigkeit | 20 kV/mm | 16 kV/mm | 21 kV/mm |
Dehnung | 370 % | 180 % | 550 % |
Betriebstemperatur | -40 °C / +105 °C | -40 °C / +190 °C | -40 °C / +105 °C |
Betriebsspannung | 1000 VAC/1500 VDC (UL 600 VAC/750 VDC) | 1000 VAC/1500 VDC (UL 600 VAC/750 VDC) | 1000 VAC/1500 VDC |
Entflammbarkeit | UL 94 V0 | UL 94 V0 | UL 94 V0 |
Glühdrahtprüfung | 960°C | 960°C | 960°C |
Materialvorteile | Spezielles PVC, selbst verlöschend, wanderungsbeständig, verträglich mit div. Konstruktionswerkstoffen | Silikon, halogenfrei, selbst verlöschend | Thermoplastisches Elastomer (TPE), halogenfrei, Isolation erfüllt Flammschutzanforderungen für Bahnanwendungen |
Zulassungen | UL 758, UL 508 | UL 508 | UL 94 V-0 (1,5 mm), DIN EN 45545-2 R22 HL2, DIN EN 45545-2 R23 HL3 |
Isoflexx® Classic
Die spezielle PVC-Isolierung von Isoflexx® Classic ist natürlich selbst verlöschend und kommt häufig in Industrie-Anlangen zum Einsatz. Der Weichmacher ist wanderungsbestädnig und verträglich mit Konstruktionswerkstoffen wie Polycarbonat und Polymethylmethacrylat.
Zulassungen der Standard-Isoflexx® Classic
UL 758, UL 508
Standards
RoHS, CE, REACH, ICE 61439–1
Isoflexx® Premium
Die halogenfreie Silikon-Isolierung von Isoflexx® Premium ist selbstlöschend, erzeugt bei Brand nur eine sehr geringe Menge an giftigen Rauch und kommt daher häufig in öffentlichen Gebäuden zum Einsatz. Der Isolationsschlauch ist ein homogenes Profil, welches über das Leitermaterial gezogen wird.
Zulassungen der Standard-Isoflexx® Premium
UL 508
Standards
RoHS, CE, REACH, ICE 61439–1
NEU! Isoflexx® Rail
Die halogenfreie TPE-Isolierung von Isoflexx® Rail erzeugt bei Brand nur eine sehr geringe Menge an giftigen Rauch und kann daher auch in öffentlichen Einrichtungen zum Einsatz kommen. Die Isolierung von Isoflexx® Rail erfüllt zudem die Flammenschutz-Anforderungen für Bahnanwendungen – für mehr Sicherheit für Mensch und Bahn.
Zulassungen der Standard-Isoflexx® Rail
DIN EN 45545-2/R22/23HL3 (Isolation)
Standards
RoHS, CE, REACH, ICE 61439–1

Unser Service
Beratung
+ Kundenspezifische Beratung
+ Entwicklung
+ Fertigung
+ Weiterverarbeitung
+ Logistik & Montage
Konfektionierung auf Maß
+ Variable Längen von 250 – 3000 mm
+ Lochungen der Anschlüsse
+ Verdrehen beider Anschlüsse um 90°
+ Biegungen über die breite Seite
+ Falten über die hohe Kante
+ Personalisierungen
Versand
+ Verpackung nach Kundenspezifikation
+ Sicherer Versand
Montage
+ Bei Wunsch übernehmen wir auch die Montage
Lamellierte Kupferschienen Isoflexx®-Stromtragfähigkeit
Für lamellierte Kupferschienen Isoflexx® gilt die Stromtragfähigkeit nach folgender Tabelle ermittelt nach IEC bzw. UL-Standard:
Typenbez. / Type Querschnitt / Cross section [mm²] Anzahl Lamellen / Number lamellas Breite Lamellen / Width lamellas [mm] Dicke Lamellen / Thickness lamellas [mm] Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned] Strombelastung/ Current rating [A]* 65°C Strombelastung / Current rating [A]* 85°C Strombelastung / Current rating [A]* 105°C
IFX-C- 2 x 32 x 1
64
2
32
1,00
290
384
456
IFX-C- 2 x 24 x 1
48
2
24
1,00
242
320
380
IFX-C- 2 x 20 x 1
40
2
20
1,00
208
275
326
IFX-C- 3 x 9 x 0,8
21
3
9
0,80
121
160
190
IFX-C- 3 x 32 x 1
96
3
32
1,00
361
477
567
IFX-C- 3 x 24 x 1
72
3
24
1,00
303
400
475
IFX-C- 3 x 20 x 1
60
3
20
1,00
261
345
410
IFX-C- 4 x 32 x 1
128
4
32
1,00
421
556
661
IFX-C- 4 x 24 x 1
96
4
24
1,00
348
460
546
IFX-C- 4 x 20 x 1
80
4
20
1,00
303
400
475
IFX-C- 4 x 16 x 0,8
49
4
16
0,80
227
300
356
IFX-C- 5 x 80 x 1
400
5
80
1,00
1.022
1.350
1.605
IFX-C- 5 x 63 x 1
315
5
63
1,00
832
1.099
1.306
IFX-C- 5 x 50 x 1
250
5
50
1,00
702
927
1.102
IFX-C- 5 x 40 x 1
200
5
40
1,00
577
762
906
IFX-C- 5 x 32 x 1
160
5
32
1,00
480
634
753
IFX-C- 5 x 24 x 1
120
5
24
1,00
405
535
636
IFX-C- 5 x 20 x 1
100
5
20
1,00
321
424
504
IFX-C- 5 x 100 x 1
500
5
100
1,00
1.215
1.604
1.907
IFX-C- 6 x 9 x 0,8
43
6
9
0,80
189
250
297
IFX-C- 6 x 80 x 1
480
6
80
1,00
1.105
1.460
1.735
IFX-C- 6 x 63 x 1
378
6
63
1,00
949
1.253
1.489
IFX-C- 6 x 50 x 1
300
6
50
1,00
772
1.020
1.212
IFX-C- 6 x 40 x 1
240
6
40
1,00
632
835
992
IFX-C- 6 x 32 x 1
192
6
32
1,00
530
700
832
IFX-C- 6 x 24 x 1
144
6
24
1,00
439
580
689
IFX-C- 6 x 20 x 1
120
6
20
1,00
357
472
561
IFX-C- 6 x 16 x 0,8
74
6
16
0,80
287
380
451
IFX-C- 6 x 100 x 1
600
6
100
1,00
1.257
1.660
1.973
IFX-C- 8 x 80 x 1
640
8
80
1,00
1.280
1.690
2.009
IFX-C- 8 x 63 x 1
504
8
63
1,00
1.030
1.361
1.618
IFX-C- 8 x 50 x 1
400
8
50
1,00
897
1.185
1.408
IFX-C- 8 x 40 x 1
320
8
40
1,00
744
983
1.168
IFX-C- 8 x 32 x 1
256
8
32
1,00
627
829
985
IFX-C- 8 x 24 x 1
192
8
24
1,00
530
700
832
IFX-C- 8 x 100 x 1
800
8
100
1,00
1.461
1.930
2.294
IFX-C- 10 x 80 x 1
800
10
80
1,00
1.416
1.870
2.223
IFX-C- 10 x 63 x 1
630
10
63
1,00
1.188
1.569
1.865
IFX-C- 10 x 50 x 1
500
10
50
1,00
1.027
1.357
1.613
IFX-C- 10 x 40 x 1
400
10
40
1,00
856
1.131
1.344
IFX-C- 10 x 32 x 1
320
10
32
1,00
726
959
1.140
IFX-C- 10 x 24 x 1
240
10
24
1,00
606
800
951
IFX-C- 10 x 20 x 1
200
10
20
1,00
500
661
785
IFX-C- 10 x 16 x 0,8
124
10
16
0,80
348
460
546
IFX-C- 10 x 100 x 1
1.000
10
100
1,00
1.631
2.154
2.561
IFX-C- 11 x 21 x 1
231
11
21
1,00
567
749
890
IFX-C- 12 x 100 x 1
1.200
12
100
1,00
1.724
2.276
2.706
Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned]
Typenbez. / Type Querschnitt / Cross section [mm²] Anzahl Lamellen / Number lamellas Breite Lamellen / Width lamellas [mm] Dicke Lamellen / Thickness lamellas [mm] Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned] Strombelastung/ Current rating [A]* 65°C Strombelastung/ Current rating [A]* 85°C Strombelastung/ Current rating [A]* 105°C
IFX-P- 5 x 50 x 1
250
5
50
1,00
Auf Anfrage / On request
Auf Anfrage / On request
702
927
1.102
IFX-P- 5 x 40 x 1
200
5
40
1,00
Auf Anfrage / On request
Auf Anfrage / On request
577
762
906
IFX-P- 5 x 32 x 1
160
5
32
1,00
Auf Anfrage / On request
Auf Anfrage / On request
480
634
753
IFX-P- 5 x 24 x 1
120
5
24
1,00
Auf Anfrage / On request
Auf Anfrage / On request
405
535
636
IFX-P- 5 x 20 x 1
100
5
20
1,00
Auf Anfrage / On request
Auf Anfrage / On request
321
424
504
IFX-P- 5 x 100 x 1
500
5
100
1,00
Auf Anfrage / On request
Auf Anfrage / On request
1.215
1.604
1.907
IFX-P- 12 x 100 x 1
1.200
12
100
1,00
Auf Anfrage / On request
Auf Anfrage / On request
1.724
2.276
2.706
IFX-P- 10 x 80 x 1
800
10
80
1,00
Auf Anfrage / On request
Auf Anfrage / On request
1.280
1.690
2.009
IFX-P- 10 x 63 x 1
630
10
63
1,00
Auf Anfrage / On request
Auf Anfrage / On request
1.030
1.361
1.618
IFX-P- 10 x 50 x 1
500
10
50
1,00
Auf Anfrage / On request
Auf Anfrage / On request
897
1.185
1.408
IFX-P- 10 x 40 x 1
400
10
40
1,00
Auf Anfrage / On request
Auf Anfrage / On request
856
1.131
1.344
IFX-P- 10 x 32 x 1
320
10
32
1,00
Auf Anfrage / On request
Auf Anfrage / On request
726
959
1.140
IFX-P- 10 x 24 x 1
240
10
24
1,00
Auf Anfrage / On request
Auf Anfrage / On request
606
800
951
IFX-P- 10 x 20 x 1
200
10
20
1,00
Auf Anfrage / On request
Auf Anfrage / On request
500
661
785
IFX-P- 10 x 120 x 1
1.200
10
120
1,00
Auf Anfrage / On request
Auf Anfrage / On request
1.780
2.350
2.794
IFX-P- 10 x 100 x 1
1.000
10
100
1,00
Auf Anfrage / On request
Auf Anfrage / On request
1.631
2.154
2.561
Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned]
Typenbez. / Type Querschnitt / Cross section [mm²] Anzahl Lamellen / Number lamellas Breite Lamellen / Width lamellas [mm] Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned] Strombelastung/ Current rating [A]* 65°C Strombelastung / Current rating [A]* 85°C Strombelastung / Current rating [A]* 105°C
IFX-R- 5 x 20 x 1
100,00
5
20,00
Auf Anfrage / On request
⚫️
321
424
504
IFX-R- 5 x 24 x 1
120,00
5
24,00
Auf Anfrage / On request
⚫️
405
535
636
IFX-R- 5 x 32 x 1
160,00
5
32,00
Auf Anfrage / On request
⚫️
480
634
753
IFX-R- 10 x 24 x 1
240,00
10
24,00
Auf Anfrage / On request
⚫️
606
800
951
IFX-R- 10 x 32 x 1
320,00
10
32,00
Auf Anfrage / On request
⚫️
726
959
1.140
IFX-R- 10 x 40 x 1
400,00
10
40,00
Auf Anfrage / On request
⚫️
856
1.131
1.344
IFX-R- 10 x 50 x 1
500,00
10
50,00
Auf Anfrage / On request
⚫️
1.027
1.357
1.613
IFX-R- 6 x 16 x 0,8
74,40
6
16,00
Auf Anfrage / On request
⚫️
287
380
451
IFX-R- 6 x 15,5 x 0,8 (verzinnt)
74,40
6
15,50
Auf Anfrage / On request
⚫️
287
380
451
IFX-R- 6 x 9 x 0,8
43,20
6
9,00
Auf Anfrage / On request
⚫️
189
250
297
IFX-R- 10 x 16 x 0,8
124,00
10
16,00
Auf Anfrage / On request
⚫️
348
460
546
Farbe Isolierung / color insulation [Cu-ETP blank/ bare] Farbe Isolierung / color insulation [Cu-ETP verzinnt/ tinned]
*Strombelastungswerte: Umgebungstemperatur 35 °C, Wechselstrom AC
Entdecken Sie Einsatzmöglichkeiten
Wir verfügen über jahrelange Erfahrung in der Entwicklung von individuellen Lösungen für Ihre Anforderung. Zudem haben wir die notwendige „Werkbank“ zur Fertigung der dazugehörigen Komponenten vor Ort.
Wir entwickeln lamellierte Kupferschienen nach Maß
EMS steht für ganzheitliche Leistungen
In enger Zusammenarbeit mit Ihnen entwickeln wir Projekte systematisch und setzen sie effizient um.
Dabei steht die Optimierung der Funktionalität ebenso im Vordergrund wie infrastrukturelle, produktionstechnische und ökonomische Aspekte. Das Ergebnis sind individuelle Lösungen, die auf Wirtschaftlichkeit ausgerichtet sind und bis ins Detail dem Kundenwunsch entsprechen.
