Plecione taśmy miedziane Ultraflexx® na wymiar

Plecione taśmy miedziane, takie jak Ultraflexx® wykonane z siatki miedzianej, niezawodnie pochłaniają drgania i przepięcia łączeniowe.

Przekroje poprzeczne

Właściwości

Materiał przewodnika

Plecione taśmy miedziane Ultraflexx®

Zachęcamy do kontaktu z nami!

Wysoce elastyczne połączenia elektryczne

Plecione taśmy miedziane Ultraflexx®

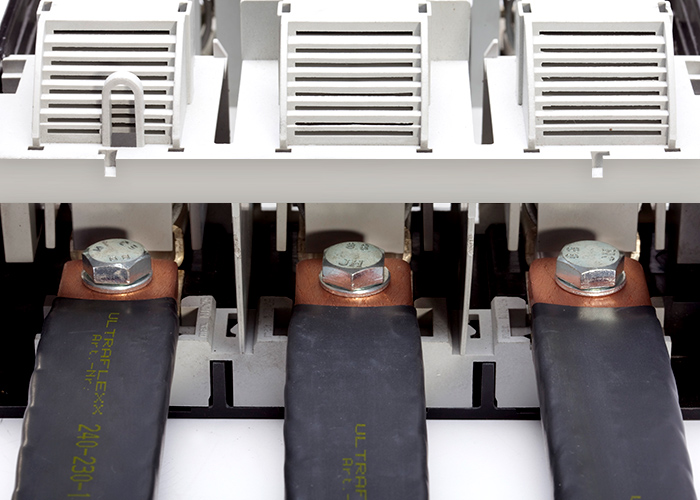

Plecione taśmy miedziane Ultraflexx® są idealne do elastycznego wykorzystania przestrzeni i stanowią najlepszą alternatywę dla wstępnie zmontowanych kabli. Dzięki różnym przekrojom, nasze wysoce elastyczne szyny zbiorcze mogą być dostosowane do szerokiej gamy urządzeń i używane jako złącza między różnymi modułami i jednostkami obudowy.

Produkujemy niestandardowe i wysoce elastyczne Ultraflexx® dla Twoich rozwiązań systemowych – skontaktuj się z nami!



EMS hochflexible Ultraflexx, isoliert
Shape
Właściwości Plecione taśmy miedziane

Materiał przewodnika Ultraflexx® i połączenia

EMS hochflexible Ultraflexx Anschlüsse

Materiał Plecione taśmy miedziane

Nasze bardzo Plecione taśmy miedziane Ultraflexx® wykonane z płaskiej siatki miedzianej niezawodnie pochłaniają wibracje i przepięcia łączeniowe:

  • Wysoce elastyczny płaski splot wykonany z Cu-ETP1
  • Przewodność elektryczna 58 MS/m
  • Średnica pojedynczego przewodu 0,15 mm

Firma SPS Standard Produkte Schwanenmühle GmbH oferuje Standard Ultraflexx® z magazynu. Zapraszamy do odwiedzenia naszej strony internetowej SPS lub naszego sklepu SPS!

Połączenia Ultraflexx®

Połączenia zgrzewane są (w przeciwieństwie do ogólnie dostępnej technologii prasowania) zgrzewane na całym przekroju połączenia:

  • Końcówki łączące mogą być obrabiane jak solidne elementy końcowe
  • Są one odporne na wibracje i zapewniają najniższą rezystancję styku.
  • Niższy pobór mocy i mniejszy spadek napięcia
  • Brak korozji, a tym samym brak pogorszenia rezystancji połączeń z upływem czasu



EMS Elektro Metall Schwanenmühle GmbH jest certyfikowaną specjalistyczną firmą spawalniczą zgodnie z normą DIN EN ISO 3834 T3.

EMS hochflexible Ultraflexx, isoliert
Shape
Certyfikaty

EMS jest certyfikowany zgodnie z
DIN EN ISO 9001:2015

Bezpieczny i wytrzymały

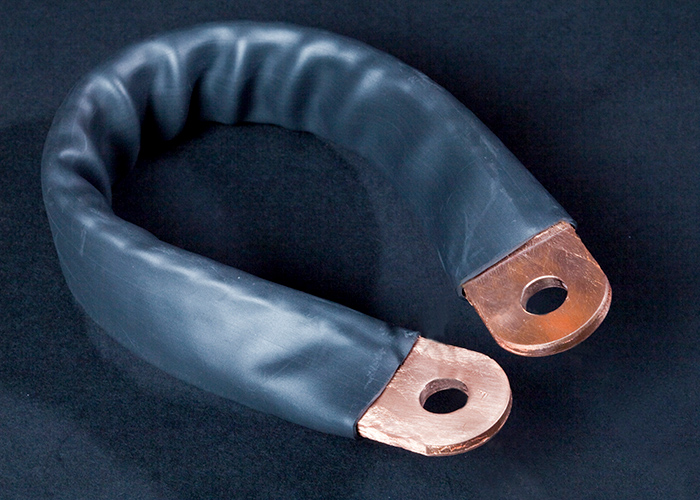

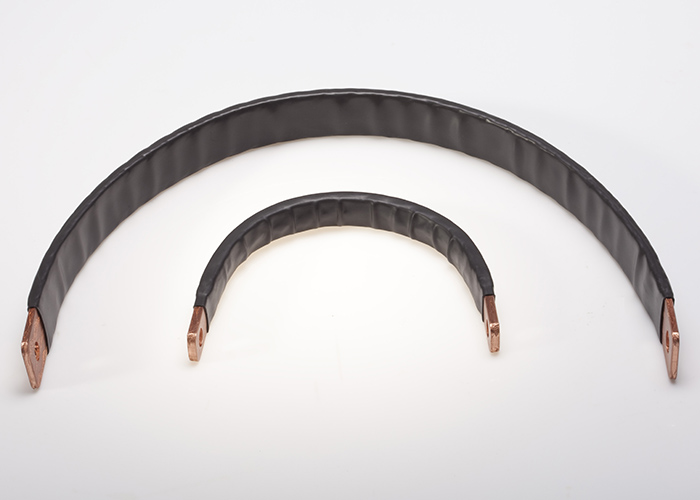

Izolacje Miedziana taśma pleciona Ultraflexx®

EMS hochflexible Ultraflexx, isoliert

Ultraflexx® są odporne na izolację

Taśmy zasilające Ultraflexx® są odpornie izolowane, aby wytrzymać wysokie napięcia robocze:

  • Bezhalogenowy wąż poliolefinowy, czarny
  • Grubość ścianki 0,8 ±0,3 mm
  • Temperatura pracy od -55°C do +125°C
  • Trudnopalność zgodnie z UL 224 – VW 1
  • Napięcie robocze maks. 1000 VAC – 1500 VDC
  • Wytrzymałość dielektryczna 20kV/mm


Zatwierdzenie standardu Ultraflexx® SPS
UL 508

Standardy
CE, REACH, ICE 61439-1

Shape
Określone zgodnie z normą IEC lub UL

Obciążalność prądowa Ultraflexx® o standardowych wymiarach

ULFX [przekrój mm²] –
[LA = długość, rozstaw otworów] –
[D1 / D2 = średnica otworu]

Długości [LA] od 150-1000 mm w krokach co 50 mm. Długość jest definiowana jako odległość środka otworu.

W przypadku naszych Plecionych taśm miedzianych Ultraflexx®, obciążalność prądowa jest zgodna z poniższą tabelą, określoną zgodnie z normą IEC lub UL.

Poszczególne połączenia prądowe o dużej elastyczności Ultraflexx® są dostępne na zamówienie!

* Aktualne wartości obciążenia: temperatura otoczenia 35 °C, prąd przemienny AC. W przypadku korzystania z 2 urządzeń Ultraflexx® współczynnik mnożenia wynosi 1,72, a w przypadku korzystania z 3 urządzeń Ultraflexx® w układzie równoległym współczynnik mnożenia wynosi 2,25.

Rozwiązania systemowe
Elastyczne przenoszenie mocy
Usługi inżynieryjne
EMS Logo
Zapewniamy, że wszystkie Plecione taśmy miedziane spełniają określone wymagania, a w razie potrzeby możemy również zająć się Inżynierią, montażem i wysyłką Ultraflexx®.

Nasze usługi

Konsultacje

+ Doradztwo dostosowane do potrzeb klienta
+ Rozwój
+ Produkcja
+ Dalsze przetwarzanie
+ Logistyka i montaż

Wykonane na wymiar

+ Zmienne długości
+ Perforacje połączeń
+ Indywidualne izolacje
+ Personalizacja
+ Pakowanie według specyfikacji klienta

Wysyłka

+ Opakowanie zgodne ze specyfikacją klienta
+ Bezpieczna wysyłka

Montaż

+ W razie potrzeby możemy również przejąć montaż

Know-how w zakresie rozwoju

Opracowujemy Ultraflexx®

Shape
Rozwiązania systemowe dla Twojego rynku

Odkryj możliwe zastosowania

Mamy wieloletnie doświadczenie w opracowywaniu indywidualnych rozwiązań dla Twoich wymagań. Ponadto posiadamy niezbędny „warsztat pracy” do produkcji powiązanych komponentów na miejscu.
