Flache, laminierte Stromschienen

26. September 2025

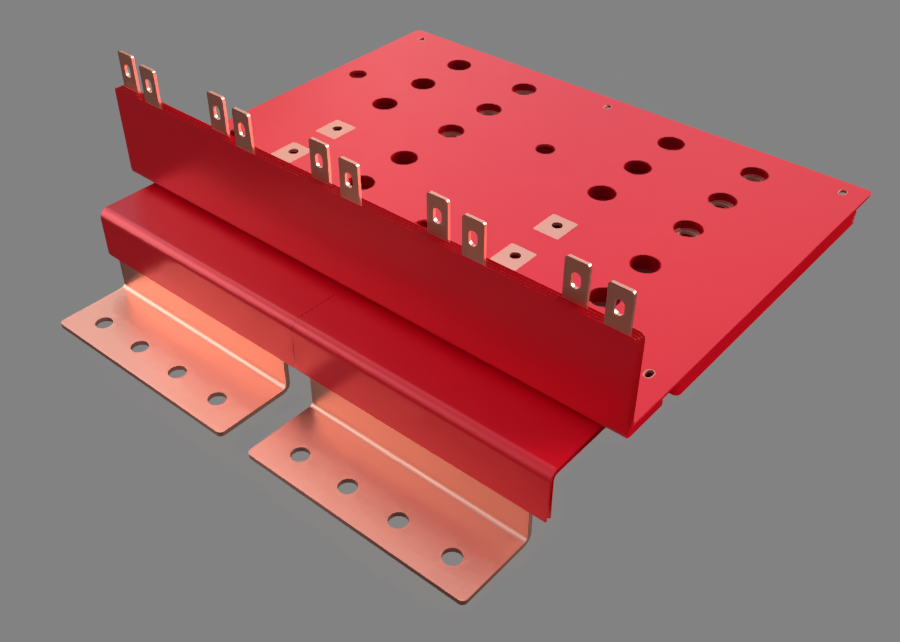

Mehrschichtige Stromverteilung

Eine zuverlässige Stromverteilung ist für die Bereiche Leistungselektronik und Energietechnik von entscheidender Bedeutung. Herkömmliche Kabelsysteme stoßen hier oft an ihre Grenzen. Moderne Hochleistungsanwendungen setzen zunehmend auf laminierte Stromschienen als Lösung.

Diese präzise lasergestanzten Blechkomponenten sind weit mehr als nur dicke Drähte. Sie stellen eine technologische Revolution dar und sorgen dafür, dass Systeme kompakter, zuverlässiger und elektrisch effizienter werden.

Kompakt und sicher

Präzise Stromschienen und individuelle Konturen

Verarbeitung im Sandwich-Prinzip

Bei laminierten Stromschienen handelt es sich im Grunde um eine mehrschichtige Sandwich-Struktur aus leitfähigen Schichten, die durch dünne, aber feste Isolationsmaterialien (Dielektrika) voneinander getrennt sind. Als Leitermaterial verwenden wir Kupfer- (CU-ETP), Aluminium- oder Cupal-Bleche.

Alle Materialien lassen sich nach Bedarf und Anwendungsfall verzinnen oder vernickeln. Als Dielektrikum, also als Isolationsmaterial, werden extrem dünne, hochwertige und strapazierfähige Folien aus Materialien wie PET, PEN, PI, NOMEX oder MYLAR A verwendet. Durch Laminierung werden die Schichten unter hohem Druck und hoher Temperatur miteinander verbunden, um eine feste, robuste Einheit zu bilden.

Elektrische Besonderheit

Der Vorteil dieser Bauweise liegt in den elektrischen Eigenschaften. Die magnetischen Felder der Ströme heben sich durch die Anordnung der Leiter weitgehend gegenseitig auf. Plus und Minus liegen direkt übereinander, wobei sie nur durch eine dünne Isolation getrennt sind. Dies minimiert die Induktivität (L), was bei schnell schaltenden Leistungshalbleitern (wie IGBTs oder SiC-Mosfets) wichtig ist. Die zwei eng beieinanderliegenden Leiterbahnen bilden einen großen Plattenkondensator. Diese Kapazität wirkt als glättender Puffer, durch den transienten Spannungsänderungen unterdrückt werden.

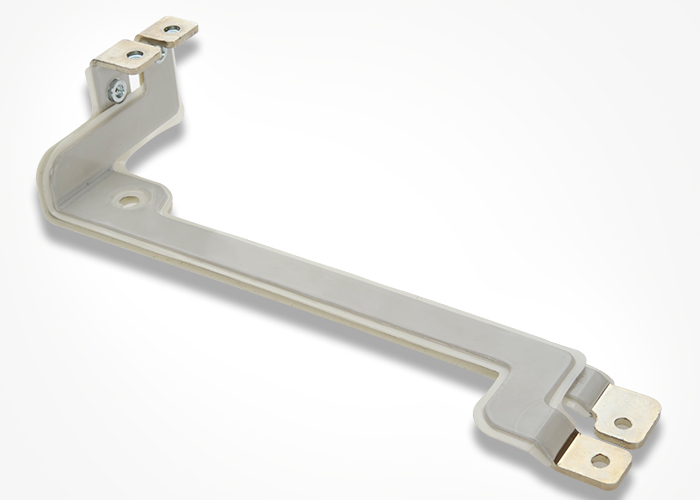

EMS laminierte Stromschiene

Einsatzgebiete von laminierten Stromschienen

Dank ihrer überlegenen Leistung und Zuverlässigkeit haben sich laminierte Stromschienen in zahlreichen Hochtechnologiebereichen als Standard etabliert.

Elektromobilität: In Batteriepaketen und Antriebswechselrichtern von Elektro- und Hybridfahrzeugen bilden sie das Herzstück der Stromverteilung. Sie ermöglichen eine sichere Übertragung hoher Ströme zwischen Batterie, Motorsteuerung und Ladekomponenten.

Erneuerbare Energien: In Solar-Wechselrichtern und Windkraftanlagen sind laminierte Stromschienen in den Leistungswandlern verbaut. Diese wandeln die erzeugte Energie um und gewährleisten so eine verlustarme und störungsfreie Stromverteilung in diesen Hochleistungssystemen.

Weitere Einsatzgebiete

Industrielle Antriebe und Steuerungssysteme: Hier kommen laminierte Stromschienen in Frequenzumrichtern und anderen anspruchsvollen industriellen Leistungsumrichtern zum Einsatz, bei denen eine präzise Steuerung und eine geringe Anzahl elektrischer Störungen erforderlich sind.

USV-Anlagen und Datencenter: Laminierte Stromschienen bieten hier eine robuste und kompakte Lösung zur Stromverteilung. Sie sind insbesondere für eine unterbrechungsfreie Stromversorgung (USV) und in Datencentern geeignet, da dort Zuverlässigkeit an erster Stelle steht

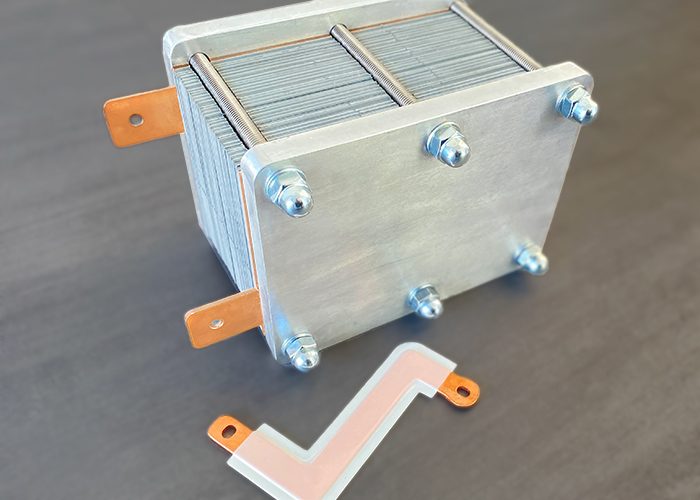

Systemlösungen für Elektrolysen

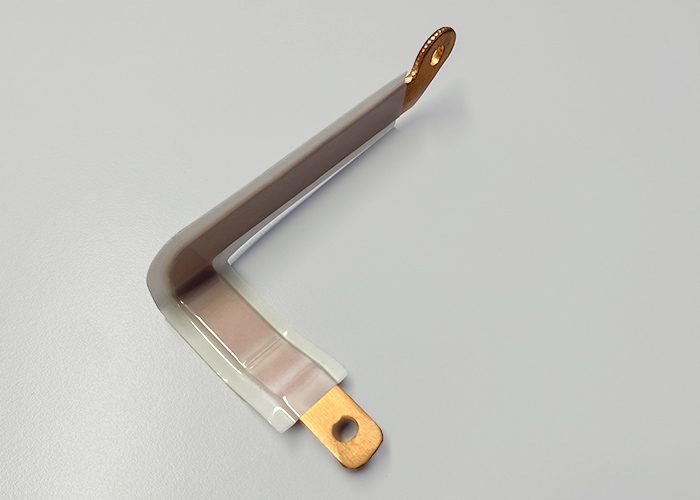

Ultradünn

Vorteile laminierter Stromschienen

Mithilfe unserer Laser-Stanz-Maschine verarbeiten wir Blechformate für laminierte Stromschienen automatisiert und mit präzisen Konturen. Mit unseren Stanzwerkzeugen lassen sich Durchzüge, Rollsicken, Absetzungen und Signierungen im Handumdrehen realisieren. Unsere Entwicklung und Fertigung hat immer die passende Lösung parat, egal wie individuell Ihre Anforderungen sind.

arrow-icon-size3

Reduzieren Spannungsüberschwinger (dV/dt) und verbessern so die Effizienz des gesamten Systems.

arrow-icon-size3

Verhindern Kurzschlüsse zwischen den Potentialen.

arrow-icon-size3

Reduzieren elektromagnetische Interferenzen (EMI).

arrow-icon-size3

Senken die Betriebstemperatur der angeschlossenen Halbleiter und verlängern so die Lebensdauer des Systems.

arrow-icon-size3

Verbessern somit die elektromagnetische Verträglichkeit (EMV).

arrow-icon-size3

Erhöhen die Betriebssicherheit dank hervorragender mechanischer Festigkeit und Widerstandsfähigkeit gegen Vibrationen.

arrow-icon-size3

Verbessern die Wärmeabfuhr dank großer, flacher Oberfläche.

arrow-icon-size3

Erhöhen die mögliche Komplexität.

arrow-icon-size3

Vermeiden Verdrahtungsfehler, da das vorgefertigte Bauteil mit fest definierten Anschlusspunkten geliefert wird.

arrow-icon-size3

Erhöhen die Packungsdichte und ermöglichen somit ein kleineres Gesamtvolumen, was besonders in Elektrofahrzeugen von Vorteil ist.

arrow-icon-size3

Ermöglichen höhere Schaltfrequenzen und somit kompaktere Designs.

arrow-icon-size3

Senken die Montagezeit.

Sie sehen gerade einen Platzhalterinhalt von Vimeo. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Sie suchen leistungsstarke Alternativen zum konventionellen Kabelsalat?

Unsere laminierten Stromschienen sind entscheidende Komponenten für die nächste Generation von Hochleistungselektronik. Sie bieten eine unschlagbare Kombination aus elektrischer Effizienz, Zuverlässigkeit und Designflexibilität. Für Ingenieure, die an der Entwicklung von E-Fahrzeugen, modernen Stromversorgungen oder erneuerbaren Energiesystemen arbeiten, sind sie nicht mehr wegzudenken, denn sie sind die schlanke, leistungsstarke Alternative zum konventionellen Kabelsalat.
